以矩阵乘为例的BANG C编程实验

前言

整篇文章首先介绍BANG C开发的整个流程,以具体例子(矩阵乘)来详细介绍BANG C的开发和优化,最后展示每一步优化的性能情况。



一、概述

BANG C是星空体育针对MLU硬件提出的专用编程语言,它由C语言扩展而来。BANG C采用异构编程,一个完整的BANG C程序在HOST端和MLU端分别进行编程、编译,最后链接成一个可执行程序。

HOST端使用C/C++语言进行编写,调用星空体育的CNRT接口执行控制部分和串行任务;MLU端使用BANG C编写,执行计算部分和并行任务。

用户在HOST端输入数据,做一定的处理后,通过Kernel启动函数将相应输入数据传给MLU端,MLU端进行计算,再将计算结果拷回HOST端。

接下来就以矩阵乘的程序示例详细介绍BANG C的编程过程,以及如何利用MLU硬件架构优势去优化。编程技巧和优化的部分涵盖了片上数据调度,计算向量化操作及相应的数据对齐操作,任务多核拆分,流水线的优化技巧等。

本实验内容和代码基于 Neuware 1.6.1 版本。

涉及到的代码,请访问https://github.com/CambriconECO/BANGC_Gemm_Tutorial 获取。



二、HOST端实现

矩阵乘Demo执行过程中,用户先输入参数m,k,n,代表要计算的左右矩阵分别为m*k和k*n大小,HOST端对这两个矩阵进行随机赋值,将输入矩阵以及大小相应的参数传入MLU端进行矩阵运算,最后将运算结果传回HOST端,在HOST端打印矩阵乘的硬件处理时间。

HOST端关键代码如下:

1)输入左右矩阵初始化

float *A = (float *)malloc(M * K * sizeof(float));

float *B = (float *)malloc(K * N * sizeof(float));

float *C = (float *)malloc(M * N * sizeof(float));

float *Cmlu = (float *)malloc(M * N * sizeof(float));

// 给A和B矩阵随机赋值

for (int i = 0; i < M; i++)

{

  for (int j = 0; j < K; j++)

   {

       A[i*K +j] = (i + rand()%16)/217.0;

   }

}

int p = 0;

for (int i = 0; i < K; i++)

{

   for (int j = 0; j < N; j++)

   {

     B[i*N +j] = ((float)(rand()%20+3))/1003.0;

   }

}



2)准备相关参数,启动Kernel,将参数传入MLU端

cnrtDim3_t dim;

cnrtFunctionType_t func_type = CNRT_FUNC_TYPE_BLOCK;

dim.x = 1;
dim.y = 1;
dim.z = 1;
CNRT_CHECK(cnrtMalloc((void **)&d_c, sizeof(half) * M * N_align));
CNRT_CHECK(cnrtMalloc((void **)&d_a, sizeof(half) * M * K));
CNRT_CHECK(cnrtMalloc((void **)&d_w, sizeof(half) * K * N_align));

A_half = (half *)malloc(sizeof(half) * M * K);
B_half = (half *)malloc(sizeof(half) * K * N_align);



cnrtKernelInitParam_t init_param;

CNRT_CHECK(cnrtCreateKernelInitParam(&init_param));

CNRT_CHECK(cnrtInitKernelMemory((const void*)gemm16Kernel, init_param));

cnrtKernelParamsBuffer_t params;

CNRT_CHECK(cnrtGetKernelParamsBuffer(&params));

CNRT_CHECK(cnrtKernelParamsBufferAddParam(params, &d_c, sizeof(half *)));

CNRT_CHECK(cnrtKernelParamsBufferAddParam(params, &d_a, sizeof(half *)));

CNRT_CHECK(cnrtKernelParamsBufferAddParam(params, &d_w, sizeof(half *)));

CNRT_CHECK(cnrtKernelParamsBufferAddParam(params, &M, sizeof(uint32_t)));

CNRT_CHECK(cnrtKernelParamsBufferAddParam(params, &K, sizeof(uint32_t)));

CNRT_CHECK(cnrtKernelParamsBufferAddParam(params, &N_align, sizeof(uint32_t)));

cnrtNotifier_t notifier_start;   // A pointer which points to the struct describing notifier.

cnrtNotifier_t notifier_end;

CNRT_CHECK(cnrtCreateNotifier(&notifier_start));

CNRT_CHECK(cnrtCreateNotifier(&notifier_end));

float timeTotal = 0.0;




//printf("start invoke  : \n");

gettimeofday(&start, NULL);

CNRT_CHECK(cnrtPlaceNotifier(notifier_start, pQueue));   // Places a notifier in specified queue

CNRT_CHECK(cnrtInvokeKernel_V3((void *)&gemm16Kernel,init_param, dim, params, func_type, pQueue, NULL));   // Invokes a kernel written in Bang with given params on MLU

CNRT_CHECK(cnrtPlaceNotifier(notifier_end, pQueue));     // Places a notifier in specified queue

在后续优化的过程中,HOST端的代码基本不变,我们重点关注MLU端代码的开发和优化过程。



三、MLU端实现

MLU端的BANG C实现,我们分成6个步骤,逐一优化,希望帮助大家理解BANG C的使用和优化方法。

1. 直接在GDRAM上使用循环和标量操作进行计算

无须对输入的矩阵作任何处理,使用矩阵乘公式直接计算,完全没有利用到MLU硬件架构的优势,所以整个计算时间很长。MLU端关键代码如下:

#include "mlu.h"
__mlu_entry__ void gemm16Kernel(half *outputDDR,
                                half *input1DDR,
                                half *input2DDR,
                                uint32_t m,
                                uint32_t k,
                                uint32_t n) {
    half ret;
    __bang_printf("m=%d,k=%d,n=%d\n",m,k,n);
    for (uint32_t i = 0; i < m; i++) {
        for (uint32_t j = 0; j < n; j++) {
            ret = 0;
            for (uint32_t t = 0; t < k; t++) {
               ret += input1DDR[i*k+t] * input2DDR[t*n+j];
            }
            outputDDR[i*n+j] = ret;
        }
    }
}



2. 基本的数据调度

第二步是在第一步的基础上引入NRAM/WRAM的使用,每个core都有自己的NRAM和WRAM,虽然相比于GDRAM空间小,但是可以获得更高的读写带宽和更低的访问时延。(片上存储层次相关介绍可参考BANG C开发者手册

我们将输入的左右矩阵从GDRAM拷入NRAM中,在NRAM中进行计算,然后拷回GDRAM。需要注意的是,在这个例子中我们假设输入的左右矩阵规模都为256*256,来保证输入的矩阵可以一次性拷入NRAM/WRAM。一旦输入矩阵规模超过NRAM/WRAM的空间大小时,则需要对NRAM/WRAM复用,进行多次拷入和拷出。

MLU端关键代码如下:

#include "mlu.h"
__mlu_entry__ void gemm16Kernel(half *outputDDR, half *input1DDR, half *input2DDR,
                                uint32_t m, uint32_t k, uint32_t n) {
    __nram__ half input1NRAM[256*256];
    __nram__ half input2NRAM[256*256];
    __nram__ half outputNRAM[256*256];
    __memcpy(input1NRAM, input1DDR, m * k * sizeof(half), GDRAM2NRAM);  //从 GDRAM拷入NRAM
    __memcpy(input2NRAM, input2DDR, k * n * sizeof(half), GDRAM2NRAM);

    for (uint32_t i = 0; i < m; i++) {
        for (uint32_t j = 0; j < n; j++) {
            half ret = 0.0;
            half c = 0.0;
            for (uint32_t t = 0; t < k; t++) {
                half v = input1NRAM[i*k+t] * input2NRAM[t*n+j];
                half y = v - c;
                half temp = ret + y;
                c = ( temp - ret) - y;
                ret = temp;
            }
            outputNRAM[i*n+j] = ret;
        }
    }
    __memcpy(outputDDR, outputNRAM, m * n * sizeof(half), NRAM2GDRAM);  //将计算结果拷回GDRAM
}



3. 计算的向量化

第三步在以上的基础上,使用BANG C提供的向量计算指令完成矩阵乘的计算,采用向量计算指令可以更好地发挥MLU硬件性能,减少计算时间。

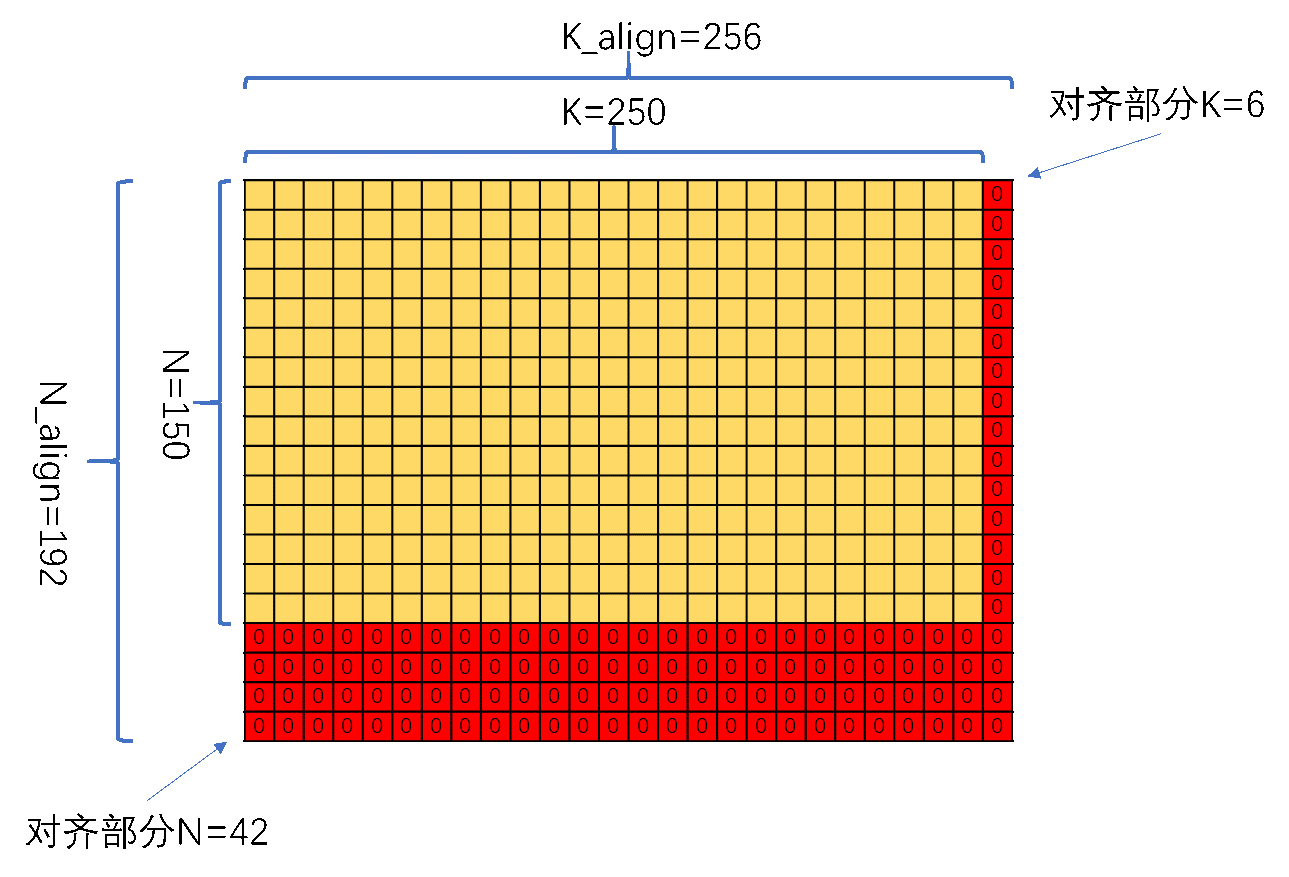

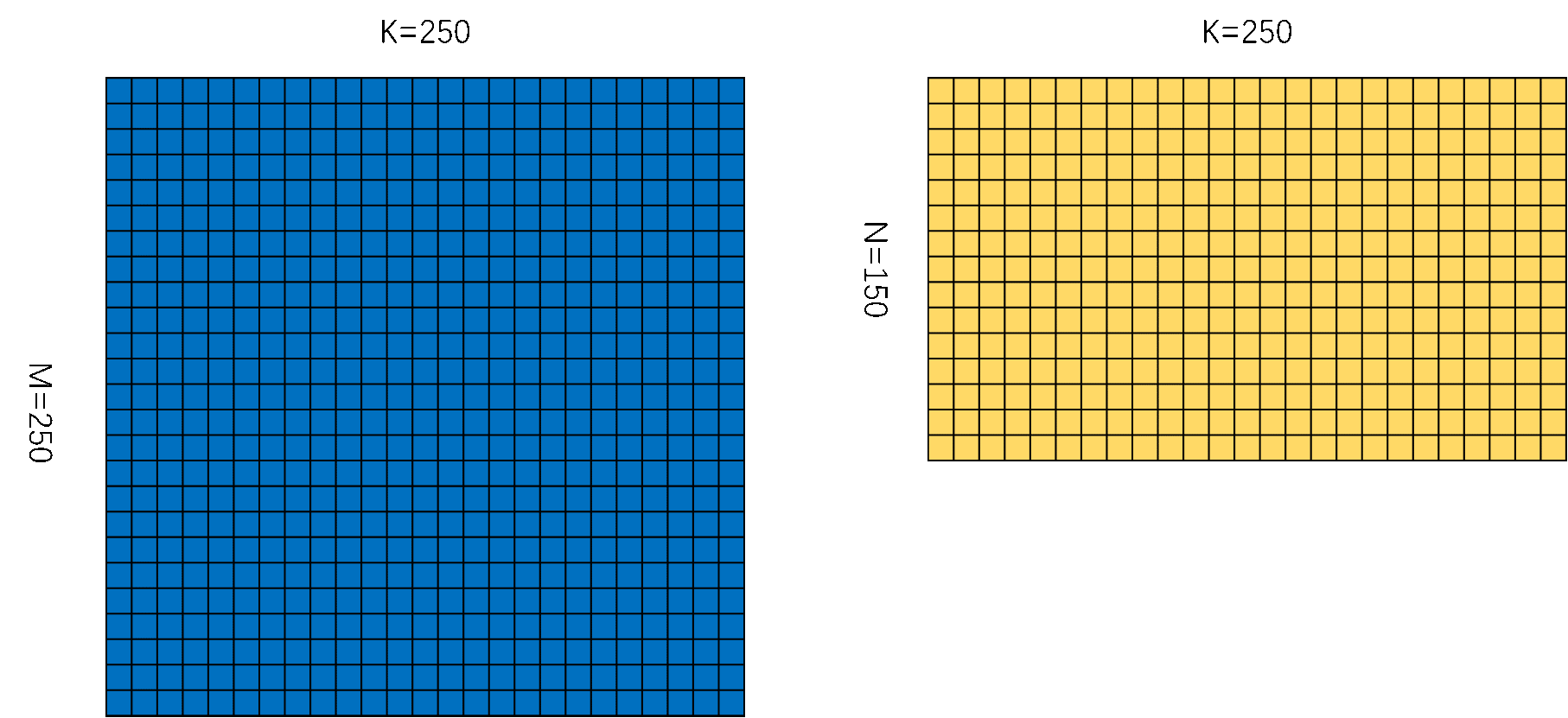

我们先介绍下后续要解决的矩阵乘中的矩阵规模大小问题,为了方便展示和读者理解,假设的是左矩阵规模大小为256*256,右矩阵规模大小为256*N(N可被256整除)。

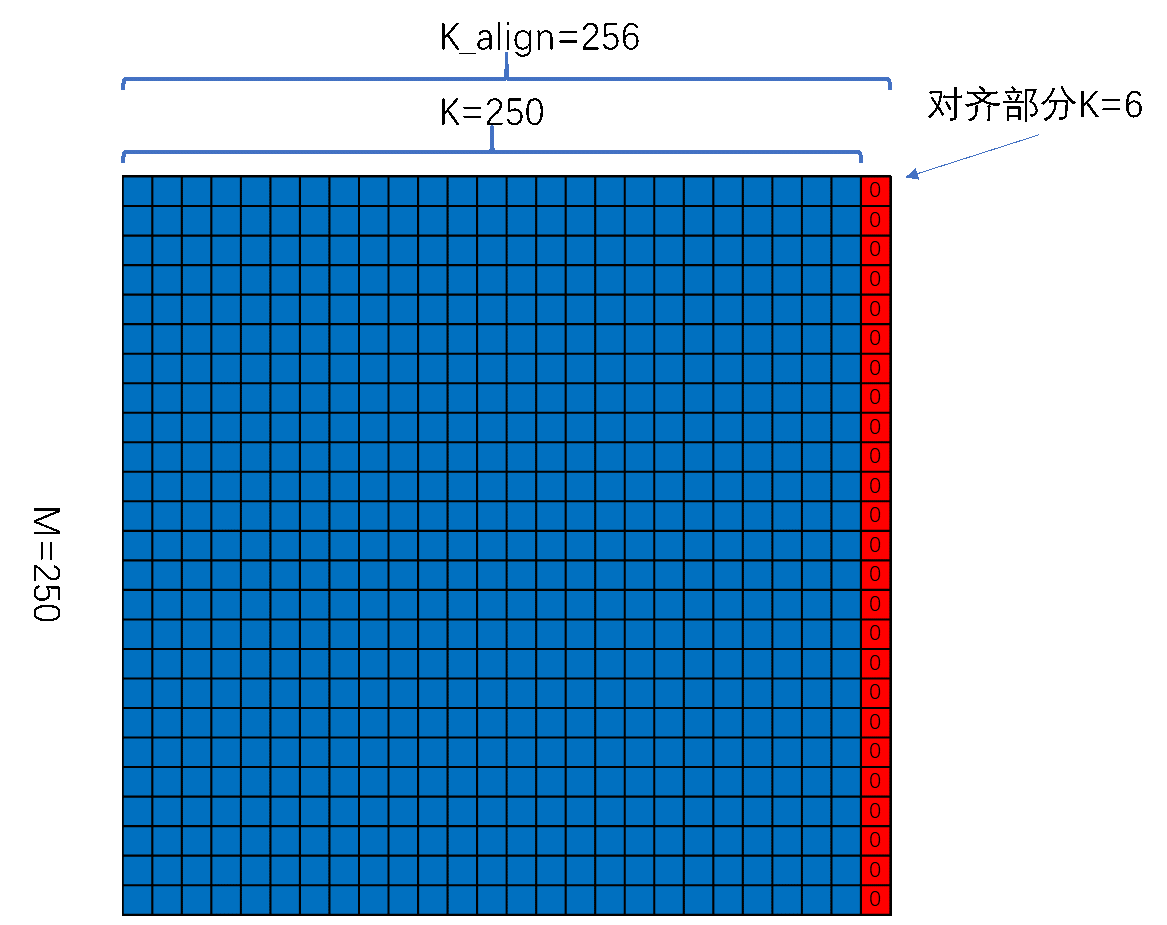

在这种情况下,输入的左矩阵可一次性拷入NRAM,在执行卷积指令操作时,将输入的右矩阵拷入WRAM中。在往WRAM拷入前,需要对数据进行量化处理,并且摆放成特定要求的数据摆放格式,使用__bang_conv指令进行计算。由于右矩阵规模较大,将右矩阵分批次拷入WRAM进行计算。

MLU端关键代码如下。其中,all_round表示计算的循环次数,这和右矩阵规模大小相关;dst_stride和src_stride代表调整右矩阵数据摆放格式过程中的步长;total_times表示调整右矩阵数据格式的次数,因为目前MLU270上有64个卷积计算单元,所以需要将原本顺序摆放的数据按照64个为一组间隔摆放。

#include "mlu.h"

#define ROUND 256

__mlu_entry__ void gemm16Kernel(half *outputDDR, int8_t *input1DDR, int8_t *input2DDR,

                                uint32_t m, uint32_t k, uint32_t n, int16_t pos) {

    __nram__ int8_t input1NRAM[256*256];

    __nram__ int8_t input2NRAM[256*256];

    __nram__ int8_t input2NRAM_tmp[256*256];

    __wram__ int8_t input2WRAM[256*256];

    __nram__ half outputNRAM[256*256];

    __memcpy(input1NRAM, input1DDR, m * k * sizeof(int8_t), GDRAM2NRAM);

                            //在这里将左矩阵一次性拷入NRAM



    int all_round = n / ROUND;

    int32_t dst_stride = (ROUND * k / 64) * sizeof(int8_t);

    int32_t src_stride = k * sizeof(int8_t);

    int32_t size = k * sizeof(int8_t);

    int32_t total_times = ROUND / 64;

    //__bang_printf("taskDim=%d,clusterId=%d,coreId=%d\n",taskDim,clusterId,coreId);

    for(int i = 0; i < all_round; i++) {

        __bang_write_zero((half *)input2NRAM_tmp, 256 * 128);

        __bang_write_zero((half *)input2NRAM, 256 * 128);

        __memcpy(input2NRAM_tmp, input2DDR + i * ROUND * k,

                                    k * ROUND * sizeof(int8_t), GDRAM2NRAM);

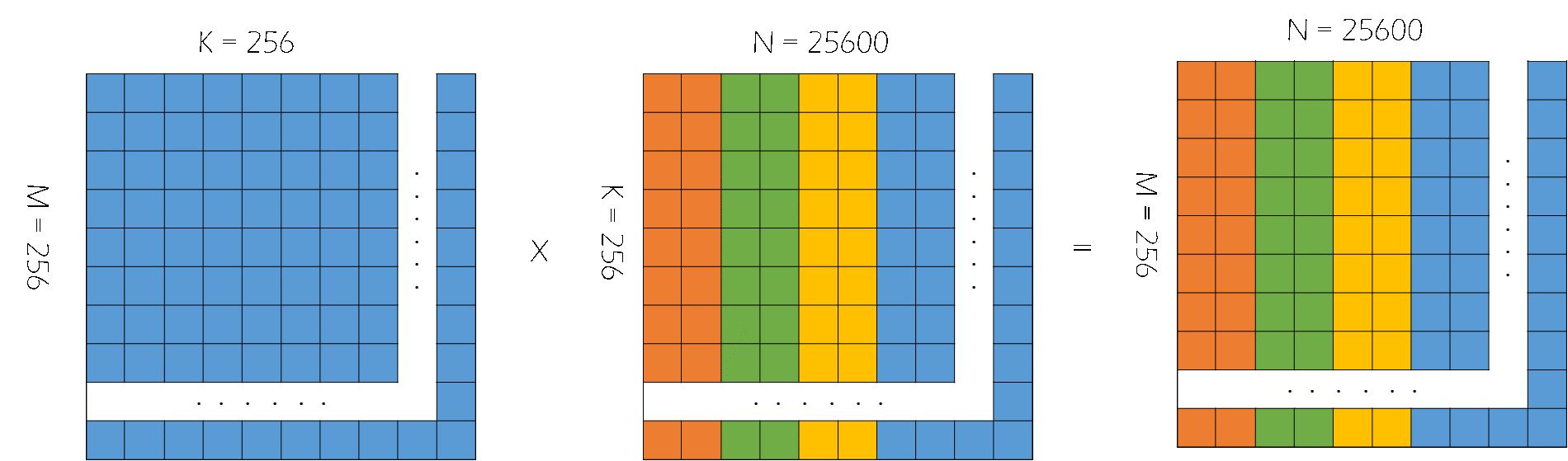

        for (int j = 0; j < total_times; j++) {     //这里将数据摆放成bang_conv可以使用的格式

            __memcpy(input2NRAM + j * k, input2NRAM_tmp + j * 64 * k,

                                        size, NRAM2NRAM, dst_stride, src_stride, 64);

        }

        __memcpy(input2WRAM, input2NRAM, ROUND*k*sizeof(int8_t), NRAM2WRAM);

        __bang_conv(outputNRAM, input1NRAM, input2WRAM, k, m, 1, 1, 1, 1, 1, ROUND, pos);

        __memcpy(outputDDR + i * ROUND,

            outputNRAM,

            ROUND * sizeof(half),

            NRAM2GDRAM,

            n * sizeof(half),

            ROUND * sizeof(half),

            m-1);

        /*for (int j = 0; j < m; j++) {   //要对每轮计算的结果进行拼接

            __memcpy(outputDDR + i * ROUND + j * n, outputNRAM + j * ROUND,

                                    ROUND * sizeof(half), NRAM2GDRAM);

        }*/

    }

}



4. 计算任务的多核拆分

在第三步的计算中,我们只使用了1个MLU core进行计算,MLU270上有16个MLU core,这一步可以进一步采用16个core并行运算。根据输入矩阵规模的大小,将输入矩阵拆分成多份并分配给不同的计算core,最后再对计算结果进行合并,提高了计算效率。

MLU端关键代码如下。在实现过程中,我们会用到与并行相关的内置变量:taskDim表示任务规模,taskId表示程序运行时所分配的任务ID,在这步的方法中taskDim=16,taskId范围为[0,15]。更多关于taskDim和taskId的介绍,读者可以参考BANG C用户手册第5章的内容:

#include "mlu.h"

#define ROUND 256

#define NRAM_ARRAY_SIZE 256*256

__mlu_entry__ void gemm16Kernel(half *outputDDR, int8_t *input1DDR, int8_t *input2DDR,

    uint32_t m, uint32_t k, uint32_t n, int16_t pos) {

    __nram__ int8_t input1NRAM[NRAM_ARRAY_SIZE];

    __nram__ int8_t input2NRAM[NRAM_ARRAY_SIZE];

    __nram__ int8_t input2NRAM_tmp[NRAM_ARRAY_SIZE];

    __wram__ int8_t input2WRAM[NRAM_ARRAY_SIZE];

    __nram__ half outputNRAM[NRAM_ARRAY_SIZE];

    __memcpy(input1NRAM, input1DDR, m * k * sizeof(int8_t), GDRAM2NRAM);

                            //在这里将左矩阵一次性拷入NRAM



    int all_round = n / ( taskDim * ROUND);   //因为现在使用16个核同时运算,所以每个核循环的次数也相应减少

    int32_t dst_stride = (ROUND * k / 64) * sizeof(int8_t);

    int32_t src_stride = k * sizeof(int8_t);

    int32_t size = k * sizeof(int8_t);

    int32_t total_times = ROUND / 64;



    //__bang_printf("taskDim=%d,taskId=%d\n",taskDim, taskId);

    for(int i = 0; i < all_round; i++) {

        __memcpy(input2NRAM_tmp, input2DDR + ROUND * (i * taskDim + taskId) * k ,   //只涉及这个核需要的数据

                    k * ROUND * sizeof(int8_t), GDRAM2NRAM);

        for (int j = 0; j < total_times; j++) {

            __memcpy(input2NRAM + j * k, input2NRAM_tmp + j * 64 * k,

                        size, NRAM2NRAM, dst_stride, src_stride, 64 - 1);

        }

        __memcpy(input2WRAM, input2NRAM, ROUND*k*sizeof(int8_t), NRAM2WRAM);

        __bang_conv(outputNRAM, input1NRAM, input2WRAM, k, m, 1, 1, 1, 1, 1, ROUND, pos);

        for (int j = 0; j < m; j++) {                                 //向GDRAM回写的时候也要注意每个核的位置不同

            __memcpy(outputDDR + (i * taskDim + taskId) * ROUND + j * n,

                        outputNRAM + j * ROUND, ROUND * sizeof(half), NRAM2GDRAM);

        }

    }

}



5. SRAM的使用

第五步是在第四步的基础上引入Shared-RAM,在MLU270中,一个cluster中的4个core共享一个SRAM。在第四步中,因为使用了4个cluster的16个core进行并行计算,而同1个cluster上的4个core在从GDRAM上拷贝数据到各自的NRAM/WRAM时,会争抢这个cluster到GDRAM的带宽,从而导致数据读取速度降低。所以我们将数据先从GDRAM拷贝到SRAM,再从SRAM分发到NRAM/WRAM中,避免了调度争抢问题,提高了数据读取速度。

特别注意的是,从GDRAM拷入数据到SRAM和从SRAM拷入数据到NRAM这两个操作,是由两种不同功能的core执行(这个会在后文中解释),所以这两个操作是并行的关系。为了避免数据冲突,我们要设置同步功能,保证数据从GDRAM拷入到SRAM之后,才能执行从SRAM拷入到NRAM的过程,在BANG C中我们可以使用内置的__sync_cluster()函数完成同步功能。图示如下:

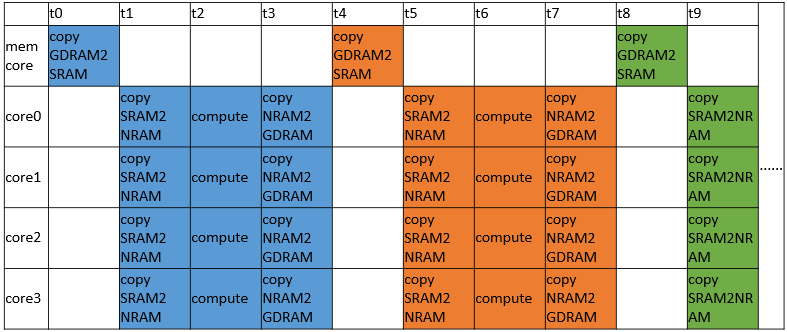

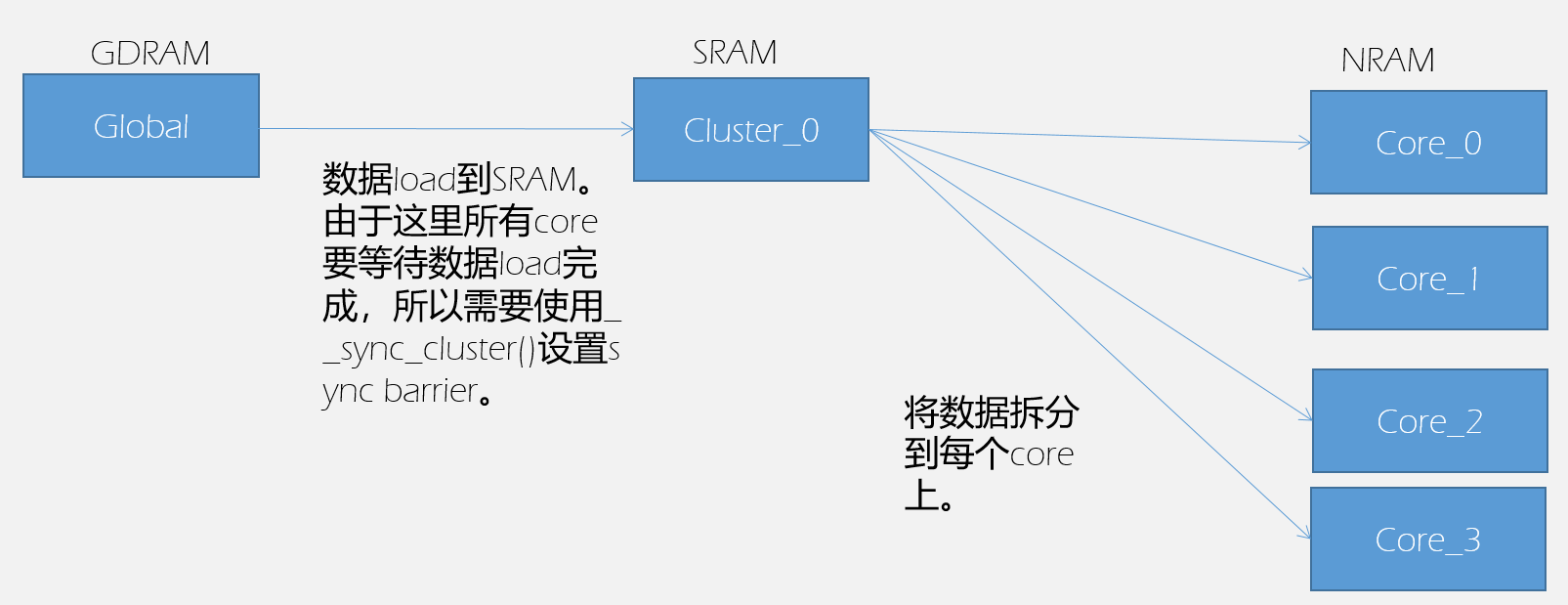

整个执行过程如下图所示:

MLU端关键代码如下,其中clusterId表示此时执行任务的是哪个cluster,范围为[0,3]:

#include "mlu.h"

#define ROUND 256

__mlu_entry__ void gemm16Kernel(half *outputDDR, int8_t *input1DDR, int8_t *input2DDR,

    uint32_t m, uint32_t k, uint32_t n, int16_t pos) {

    __nram__ int8_t input1NRAM[256*256];

    __nram__ int8_t input2NRAM[256*256];

    __nram__ int8_t input2NRAM_tmp[256*256];

    __wram__ int8_t input2WRAM[256*256];

    __nram__ half outputNRAM[256*256];

    __memcpy(input1NRAM, input1DDR, m * k * sizeof(int8_t), GDRAM2NRAM);

                            //在这里将左矩阵一次性拷入NRAM



    int all_round = n / ( taskDim * ROUND);   //因为现在使用16个核同时运算,所以每个核循环的次数也相应减少

    int32_t dst_stride = (ROUND * k / 64) * sizeof(int8_t);

    int32_t src_stride = k * sizeof(int8_t);

    int32_t size = k * sizeof(int8_t);

    int32_t total_times = ROUND / 64;

    __mlu_shared__ int8_t input2SRAM[256*1024];



    //_bang_printf("taskDim=%d,clusterId=%d,coreId=%d\n",taskDim,clusterId,coreId);

    for(int i = 0; i < all_round; i++)

    {

        // copy GDRAM2SRAM

        __memcpy(input2SRAM, input2DDR + ROUND * (i * taskDim + clusterId * 4) * k ,

                  k * ROUND * 4 * sizeof(int8_t), GDRAM2SRAM);      //  只将右矩阵拷入SRAM中

        __sync_cluster();   //设置sync barrier

        // copy SRAM2NRAM

        __memcpy(input2NRAM_tmp, input2SRAM + ROUND * coreId * k , k * ROUND * sizeof(int8_t), SRAM2NRAM);

        // 将数据摆好对应的格式

        for (int j = 0; j < total_times; j++) {

            __memcpy(input2NRAM + j * k, input2NRAM_tmp + j * 64 * k,

                                     size, NRAM2NRAM, dst_stride, src_stride, 64 - 1);

        }

        // copy NRAM2WRAM

        __memcpy(input2WRAM, input2NRAM, ROUND*k*sizeof(int8_t), NRAM2WRAM);

        // compute

        __bang_conv(outputNRAM, input1NRAM, input2WRAM, k, m, 1, 1, 1, 1, 1, ROUND, pos);

        // copy NRAM2GDRAM

        for (int j = 0; j < m; j++) {                                 //向GDRAM回写的时候也要注意每个核的位置不同

            __memcpy(outputDDR + (i * taskDim + taskId) * ROUND + j * n,

                        outputNRAM + j * ROUND, ROUND * sizeof(half), NRAM2GDRAM);

        }

        __sync_cluster();   //设置sync barrier

    }

}



6. 基本的流水优化

MLU270上,每个cluster除了4个普通的计算core之外,还有专门用以管理片上总线和SRAM的memory core。这就是上一步提到的两种不同功能的计算单元,为我们使用流水线优化创造了条件。

第六步在上面的基础上,实现了4个cluster并行计算,且每个cluster中的memory core和其他4个 MLU core构成流水线的计算模式。在每个cluster中,memory core只负责将数据从GDRAM拷入SRAM,其余的每个MLU core则负责从SRAM拷入数据、矩阵乘计算、将数据拷回GDRAM。

我们设置了在SRAM上的两个变量input2SRAM1,input2SRAM2。初始时,memory core从GDRAM上拷入数据到input2SRAM1,当数据拷入完成后,4个core开始工作,它们将自己需要的数据部分从input2SRAM1拷入进行计算。在MLU core工作的同时,memory core不会停止工作,它会将下一次需要计算的数据从GDRAM拷入input2SRAM2,供给4个MLU core在下一次使用,减少了拷入等待时间,input2SRAM1和input2SRAM2交替读写重复上述过程直至所有数据计算完成。

从中可以发现,耗时很长GDRAM到SRAM的这一步拷贝时间被“藏起来”了。和原来相比,在相同的时间内,我们搬运了更多的GDRAM数据到片上并且完成了计算。那么为什么会使用两个SRAM变量对GDRAM上的数据进行拷贝呢?因为在上述过程中,MLU core在从SRAM读取数据的同时,SRAM也会从GDRAM写入数据,如果只使用一个SRAM变量,则很有可能导致MLU core应该读取的数据在读取前被写入覆盖。

有经验的开发者可能已经发现,这里使用的是一种常用的数据流控制的处理技巧,乒乓操作。

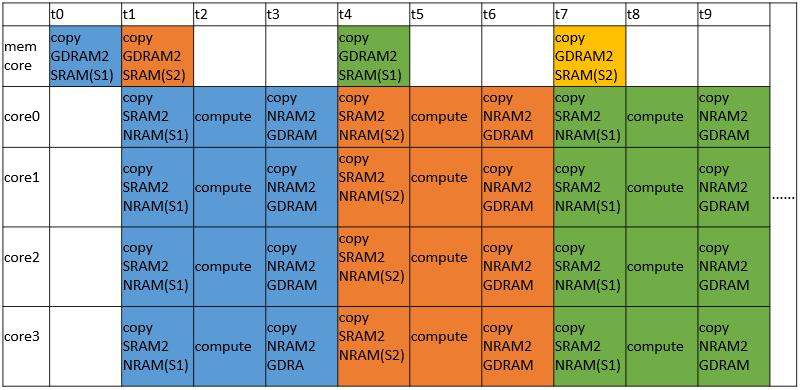

整个过程如下图所示:

MLU端关键代码如下:

#include "mlu.h"

#define ROUND 256

__mlu_entry__ void gemm16Kernel(half *outputDDR, int8_t *input1DDR, int8_t *input2DDR,

    uint32_t m, uint32_t k, uint32_t n, int16_t pos) {

    __nram__ int8_t input1NRAM[256*256];

    __nram__ int8_t input2NRAM[256*256];

    __nram__ int8_t input2NRAM_tmp[256*256];

    __wram__ int8_t input2WRAM[256*256];

    __nram__ half outputNRAM[256*256];

    __memcpy(input1NRAM, input1DDR, m * k * sizeof(int8_t), GDRAM2NRAM);

                            //在这里将左矩阵一次性拷入NRAM



    int all_round = n / ( taskDim * ROUND);   //因为现在使用16个核同时运算,所以每个核循环的次数也相应减少

    int32_t dst_stride = (ROUND * k / 64) * sizeof(int8_t);

    int32_t src_stride = k * sizeof(int8_t);

    int32_t size = k * sizeof(int8_t);

    int32_t total_times = ROUND / 64;

    __mlu_shared__ int8_t input2SRAM1[256*1024];

    __mlu_shared__ int8_t input2SRAM2[256*1024];

    __mlu_shared__ int8_t * input2SRAM_read;

    __mlu_shared__ int8_t * input2SRAM_write;

    input2SRAM_write=input2SRAM1;

    // copy GDRAM2SRAM

    __memcpy(input2SRAM_write, input2DDR + ROUND * (clusterId * 4) * k,

              k * ROUND * 4 * sizeof(int8_t), GDRAM2SRAM);      //  只将右矩阵拷入SRAM中

    __sync_cluster();   //设置sync barrier



    //_bang_printf("taskDim=%d,clusterId=%d,coreId=%d\n",taskDim,clusterId,coreId);

    for(int i = 0; i < all_round-1; i++)

    {

        if (i % 2 == 0)

        {

            input2SRAM_read=input2SRAM1;

            input2SRAM_write=input2SRAM2;

        } else {

            input2SRAM_read=input2SRAM2;

            input2SRAM_write=input2SRAM1;

        }

        if (coreId == 0x80) {

        // copy GDRAM2SRAM

        __memcpy(input2SRAM_write, input2DDR + ROUND * ((i+1) * taskDim + clusterId * 4) * k,

                  k * ROUND * 4 * sizeof(int8_t), GDRAM2SRAM);      //  只将右矩阵拷入SRAM中

        } else {

            // copy SRAM2NRAM

            __memcpy(input2NRAM_tmp, input2SRAM_read + ROUND * coreId * k , k * ROUND * sizeof(int8_t), SRAM2NRAM);

            // 将数据摆好对应的格式

            for (int j = 0; j < total_times; j++) {

                __memcpy(input2NRAM + j * k, input2NRAM_tmp + j * 64 * k,

                                        size, NRAM2NRAM, dst_stride, src_stride, 64 - 1);

            }

            // copy NRAM2WRAM

            __memcpy(input2WRAM, input2NRAM, ROUND*k*sizeof(int8_t), NRAM2WRAM);

            // compute

            __bang_conv(outputNRAM, input1NRAM, input2WRAM, k, m, 1, 1, 1, 1, 1, ROUND, pos);

            // copy NRAM2GDRAM

            for (int j = 0; j < m; j++) {                                 //向GDRAM回写的时候也要注意每个核的位置不同

                __memcpy(outputDDR + (i * taskDim + taskId) * ROUND + j * n,

                            outputNRAM + j * ROUND, ROUND * sizeof(half), NRAM2GDRAM);

            }

        }

        __sync_cluster();   //设置sync barrier

    }

    __memcpy(input2NRAM_tmp, input2SRAM_write + ROUND * coreId * k , k * ROUND * sizeof(int8_t), SRAM2NRAM);

    // 将数据摆好对应的格式

    for (int j = 0; j < total_times; j++) {

        __memcpy(input2NRAM + j * k, input2NRAM_tmp + j * 64 * k,

                                 size, NRAM2NRAM, dst_stride, src_stride, 64 - 1);

    }



    // copy NRAM2WRAM

    __memcpy(input2WRAM, input2NRAM, ROUND*k*sizeof(int8_t), NRAM2WRAM);

    // compute

    __bang_conv(outputNRAM, input1NRAM, input2WRAM, k, m, 1, 1, 1, 1, 1, ROUND, pos);

    // copy NRAM2GDRAM

    for (int j = 0; j < m; j++) {                                 //向GDRAM回写的时候也要注意每个核的位置不同

        __memcpy(outputDDR + ((all_round - 1) * taskDim + taskId) * ROUND + j * n,

                    outputNRAM + j * ROUND, ROUND * sizeof(half), NRAM2GDRAM);

    }

}



四、性能情况

由于循环操作计算矩阵乘性能太差,计算时间太长,没有实际意义,故不在此向读者展示,下图只罗列出后四步在相同规模下的硬件执行时间的比较。

规模:m=256 k=256 n=327680

实现方式

耗时 (ms)

提升幅度

NRAM+conv+单核

83.637

-

NRAM+conv+16核

14.142

491.40%

SRAM+conv+16核

13.026

8.56%

SRAM+conv+16核+流水

12.375

5.26%



五、向量化操作中的数据对齐要求

在以上的所有优化过程中我们为了简化表述,降低理解的的难度,都没有涉及到向量化操作中的数据对齐要求。在本小节中我们专门讨论这个问题。

对于大多数对位向量操作,补齐只要在末尾处补零即可。在本教程中,我们使用一个相对复杂一些的例子,__bang_conv来解释一些对齐的要求和技巧。针对每个函数的对齐要求在BANG C的使用手册中都有描述。例如 __bang_conv,可以看到对齐要求为:

<channal_input> * sizeof(type of input) must be divisible by 64 on MLU220/MLU270;

<channal_output> must be divisible by 64 on MLU220/MLU270;



假设输入规模M,K,N 分别为250, 250,150。对齐的目标位置:

#define PAD_UP(x, y) (x / y + static_cast<int>((x) % y > 0)) * y

#define PAD_DN(x, y) (x / y) * y



PAD_UP向上对齐,PAD_DN表示向下对齐。

    uint32_t k_aligned = PAD_UP(k, 128);

    uint32_t n_slice = PAD_DN(NRAM_ARRAY_SIZE / k_aligned, 64);



这里k_aligned为对齐到128,结果为256。

n_slice则为K对齐后,每次能拷入NRAM的最大N的数量,同样也要对齐。而这里如果采用向上对齐则会超出NRAM的存储范围,必须向下对齐。

对齐前的效果:

注意这部分代码 __bang_conv(outputNRAM, input1NRAM, input2WRAM, k, m, 1, 1, 1, 1, 1, n, pos);将k映射到了channal_input,n映射到了channal_output。所以在数据上需要对这两个维度进行对齐。

数据类型为int8,所以sizeof(type of input) = 1 ,后面我们就考虑如何将K和N对齐到64的倍数上。

左矩阵的对齐相对简单,只需要考虑K的对齐就可以,具体如下:

代码实现上,使用带步长的__memcpy功能来实现对齐操作。需要注意的是,对于对齐的部分,要利用__bang_write_zero完成数据初始化,避免影响后面的计算结果。

    __bang_write_zero(input1NRAM, NRAM_ARRAY_SIZE);

    __memcpy(input1NRAM,

            input1DDR,

            k * sizeof(int8_t),

            GDRAM2NRAM,

            k_aligned * sizeof(int8_t),

            k * sizeof(int8_t),

            m-1);

此处k=250,k_aligned=256,m=250

右矩阵的对齐原理则相对复杂,需要向两个方向对齐。

这里的实现方式上相对简单,对齐的关键依旧是K的对齐,N的对齐只要在后面连续补零即可。

对于K的对齐依旧使用带步长的__memcpy功能来实现。

在计算__bang_conv部分依旧使用了固定长度的n,而不是对齐的n,这是因为这部分补0的内容对计算结果没有影响,而且对计算性能没有影响。

        __bang_write_zero(temp, NRAM_ARRAY_SIZE);

        __memcpy(temp,

            input2DDR + offset * k,

            k * sizeof(int8_t),

            GDRAM2NRAM,

            k_aligned * sizeof(int8_t),

            k * sizeof(int8_t),

            n_aligned-1);



        for (int j = 0; j < total_times; j++) {

            __memcpy(input2NRAM + j * k_aligned, temp + j * 64 * k_aligned,

                        size, NRAM2NRAM, dst_stride, src_stride, 64 - 1);

        }

        __memcpy(input2WRAM, input2NRAM, n_slice*k_aligned*sizeof(int8_t), NRAM2WRAM);

        __bang_conv(outputNRAM, input1NRAM, input2WRAM, k_aligned, m, 1, 1, 1, 1, 1, n_slice, pos);

        for (int j = 0; j < m; j++) {

            __memcpy(outputDDR + offset + j * n,

                        outputNRAM + j * n_slice,

                        n_aligned * sizeof(half),

                        NRAM2GDRAM);



需要注意的是,为了满足对齐的要求程序往往要付出一些额外的性能成本。这些额外的性能成本主要来自于我们为了对K补齐所做的__memcpy with stride。

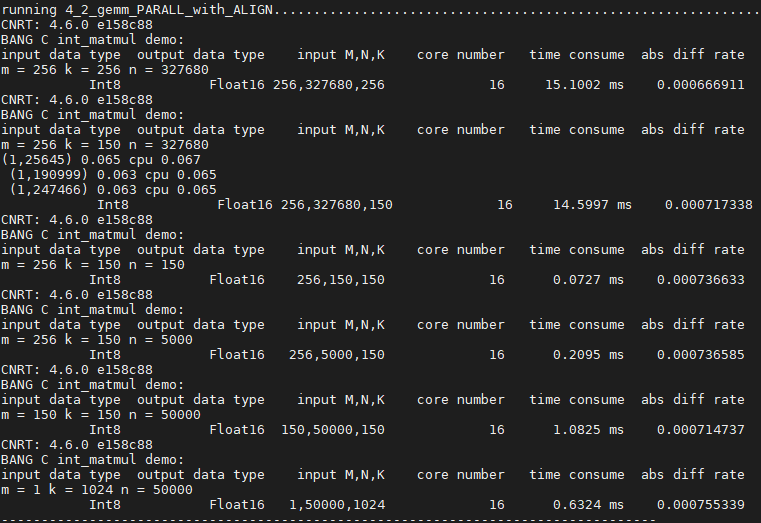

以下是在某些规模上的性能测试数据参考。

申 请 试 用
